產品中心 產品中心
跳線面板 / 理線槽
-

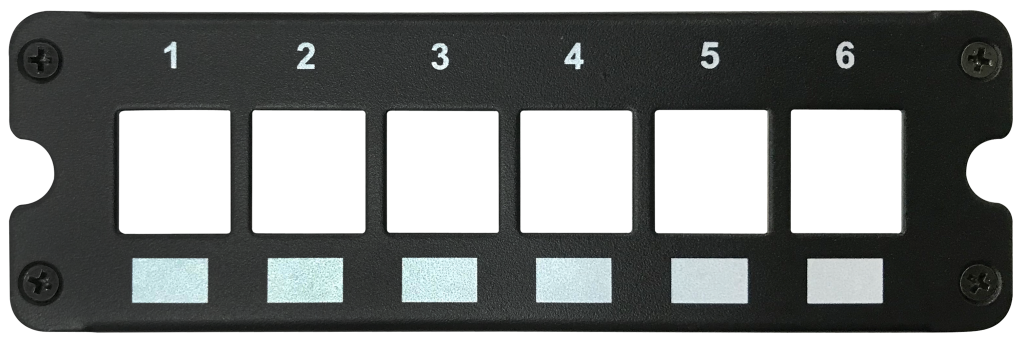

6埠壁掛模組式跳線面板(空架)
配合建築物電信設備及空間設置使用管理規則，其主要用於對家庭弱電信號（綜合佈線）進行統一管 理分配佈線的作用，包括網路、電話、電視、等弱電佈線，主要避免弱電信號受強電的干擾，線路集 中收容配置，方便維護及美觀，提升家庭生活品質，提供更有效的系統管理。
適用於綜合佈線箱內，並具 1U 高度，符合 EIA-RS310 規範製作。
配線架採用模組獨立拆裝設計，並提供深度 6 公分耳架，能避免導引進線裝置時因折角過大，有助於纜線整理及管理，並能確保產品特性的穩定度及美觀。
6 Port：長 14.1cm、高 4.45cm、深 6cm(含耳架)
8 Port：長 17.5cm、高 4.45cm、深 6cm(含耳架)
12Port：長 24.0cm、高 4.45cm、深 6cm(含耳架) -
8埠壁掛模組式跳線面板(空架)
配合建築物電信設備及空間設置使用管理規則，其主要用於對家庭弱電信號（綜合佈線）進行統一管 理分配佈線的作用，包括網路、電話、電視、等弱電佈線，主要避免弱電信號受強電的干擾，線路集 中收容配置，方便維護及美觀，提升家庭生活品質，提供更有效的系統管理。
適用於綜合佈線箱內，並具 1U 高度，符合 EIA-RS310 規範製作。
配線架採用模組獨立拆裝設計，並提供深度 6 公分耳架，能避免導引進線裝置時因折角過大，有助於纜線整理及管理，並能確保產品特性的穩定度及美觀。
6 Port：長 14.1cm、高 4.45cm、深 6cm(含耳架)
8 Port：長 17.5cm、高 4.45cm、深 6cm(含耳架)
12Port：長 24.0cm、高 4.45cm、深 6cm(含耳架) -
8埠可調式模組跳線面板(空架)
配合建築物電信設備及空間設置使用管理規則，其主要用於對家庭弱電信號（綜合佈線）進行統一管理分配佈線的作用，包括網路、電話、電視、等弱電佈線，主要避免弱電信號受強電的干擾，線路集中收容配置，方便維護及美觀，提升家庭生活品質，提供更有效的系統管理。
適用於綜合佈線箱內、ABS材質，並具 1U 高度，可依現場需求調整角度。
-
12埠壁掛模組式跳線面板(空架)
配合建築物電信設備及空間設置使用管理規則，其主要用於對家庭弱電信號（綜合佈線）進行統一管 理分配佈線的作用，包括網路、電話、電視、等弱電佈線，主要避免弱電信號受強電的干擾，線路集 中收容配置，方便維護及美觀，提升家庭生活品質，提供更有效的系統管理。
適用於綜合佈線箱內，並具 1U 高度，符合 EIA-RS310 規範製作。
配線架採用模組獨立拆裝設計，並提供深度 6 公分耳架，能避免導引進線裝置時因折角過大，有助於纜線整理及管理，並能確保產品特性的穩定度及美觀。
6 Port：長 14.1cm、高 4.45cm、深 6cm(含耳架)
8 Port：長 17.5cm、高 4.45cm、深 6cm(含耳架)
12Port：長 24.0cm、高 4.45cm、深 6cm(含耳架) -
6埠壁掛模組式跳線面板(空架)具防塵蓋
適用於綜合佈線箱內，並具 1U 高度，符合 EIA-RS310 規範製作。
面板提供 1.5 公分透明壓克力標示窗能使標示更清楚。
整體採用模組獨立拆裝設計，提供 6Port 及 12Port 供選擇，且正面具可掀式防塵蓋，可防止灰塵進入，亦可依現場需求自由選擇連接 Cat.5e、Cat.6、Cat.6A 及電話odule 等介面，滿足日後擴充需求。
提供深度 6 公分耳架，能避免導引進線裝置時因折角過大，有助於纜線整理及管理，並能確保產品特性的穩定度及美觀。
插座本體採用 UL-94V0 POLYPHELYLENE OXIDE 塑膠材質，符合 RoHS 要求。
模組超越 ANSI/EIA/TIA 568-C.2-1；符合 ISO/IEC 11801 規範，具國際第三方實驗室認證。 -
12埠壁掛模組式跳線面板(空架)具防塵蓋
適用於綜合佈線箱內，並具 1U 高度，符合 EIA-RS310 規範製作。
面板提供 1.5 公分透明壓克力標示窗能使標示更清楚。
整體採用模組獨立拆裝設計，提供 6Port 及 12Port 供選擇，且正面具可掀式防塵蓋，可防止灰塵進入，亦可依現場需求自由選擇連接 Cat.5e、Cat.6、Cat.6A 及電話odule 等介面，滿足日後擴充需求。
提供深度 6 公分耳架，能避免導引進線裝置時因折角過大，有助於纜線整理及管理，並能確保產品特性的穩定度及美觀。
插座本體採用 UL-94V0 POLYPHELYLENE OXIDE 塑膠材質，符合 RoHS 要求。
模組超越 ANSI/EIA/TIA 568-C.2-1；符合 ISO/IEC 11801 規範，具國際第三方實驗室認證。 -

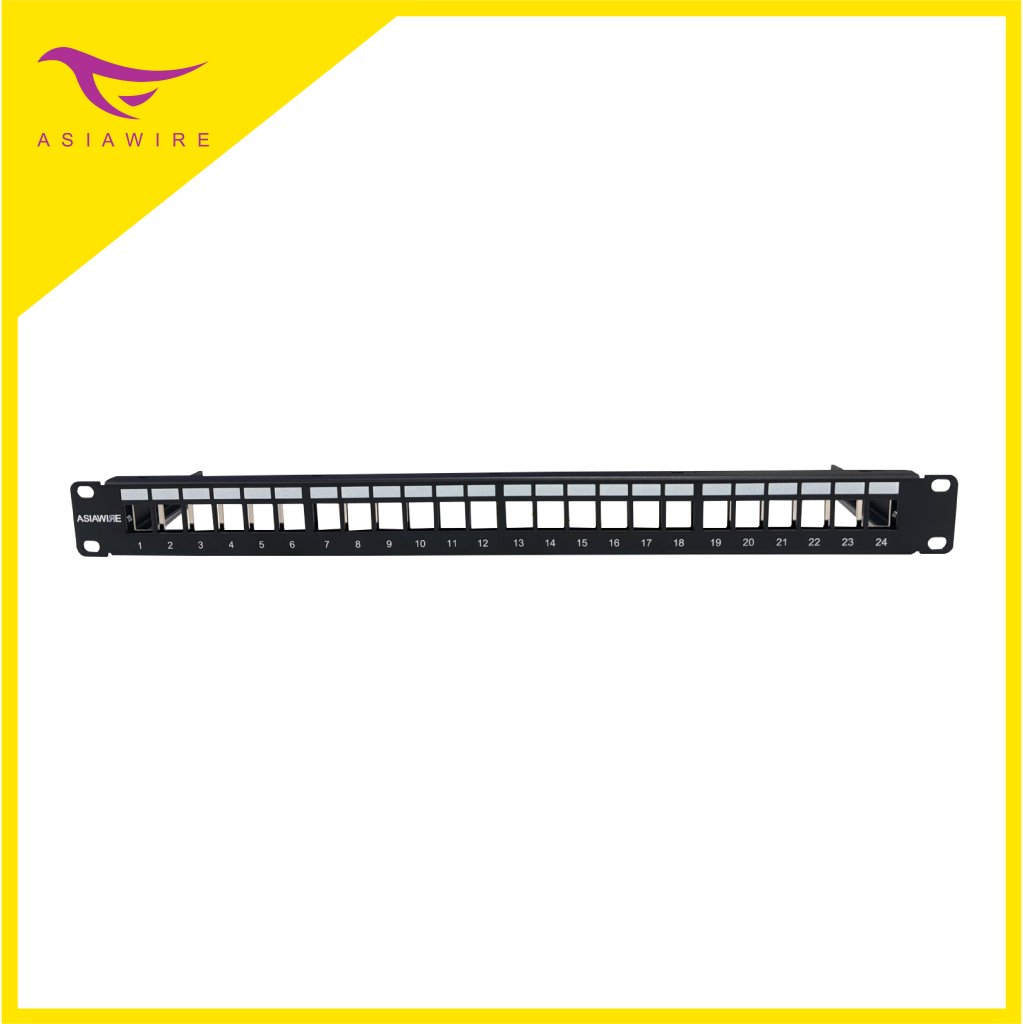

1U 機架模組式平行跳線面板(含理線架)
適用高密度19英吋機櫃，並具1U高度，符合 EIA-RS310-D-1992規範1U=44.45mm)
可區分機櫃內部安裝之設備及用途，提供更有效的系統管理。
配線架後方需有一體成型的托線盤設計以固定線材，面板角度可依需求調整，其每埠具導線孔可引進線材避免安裝時折角過大，有助於纜線之整理及特性穩定。 ( 除錯設計 )
面板正面具有標示窗，有效標示高度達9mm 以上，使標示文字更為清楚，標示程序安裝及維護更為簡便容易。
IDC端子採免工具快接式無焊錫(press-in)接合技術，適合於22AWG-26AWG，並有標準色碼可供區別，可有效降低電容效應抑制串音問題產生，施工容易。
可依需求選購Cat.5e、Cat.6、Cat.6A及電話插座，本體採用UL-94V0 POLYPHELYLENEOXIDE塑膠材質，符合RoHS要求。
單體連接性能標準要求符合：ANSI/TIA Standard 568-C.2、ANSI/TIA Standard 568-B.2、CENELEC EN 50173-1、TIA/EIA-568-C.3，FCC part 68、IEC 60603-7、ISO/IEC11801:20022nd edition、ETL、UL Verified。
全系列產品皆通過ISO9001:2015之品牌認證、第三方國際認證機構取得四點連接性能測試合格(4-Connector Channel withANSI/TIA-568-C.2 Verified)、國際第三方實驗室認證，並能依需求提出證書。 -
1U 機架型十字交錯模組式跳線面板
可區分機櫃內部安裝之設備及用途，提供更有效的系統管理。
採用獨立模組崁入式設計，避免導引進線裝置時因折角過大，有助於纜線整理及管理，並能確保產品特性的穩定度及美觀。
適用高密度 19 英吋機櫃，並具 1U 高度，符合 EIA-RS310-D-1992 規範 1U=44.45mm)
可區分機櫃內部安裝之設備及用途，提供更有效的系統管理。
配線架後方需有一體成型的托線盤設計以固定線材，面板角度可依需求調整，其每埠具導線孔可引進線材避免安裝時折角過大，有助於纜線之整理及特性穩定。 ( 除錯設計 )
面板正面具有標示窗，有效標示高度達 9mm 以上，使標示文字更為清楚，標示程序安裝及維護更為簡便容易。
支援23AWG~26AWG單股、多股線纜，可依照需求訂購 Cat.5e、Cat.6、Cat.6A 及電話等 1-24 埠，可更換不同模組單獨拆卸使用，並可避免導引進線裝置時因折角過大，能有效阻絕相鄰模組干擾，有助於纜線整理及管理，並能確保產品特性的穩定度及美觀。
資訊插座能依照需求搭配自動斷線(能一次剪斷四對線)功能之工具，以節省時間。
全系列產品皆通過 ISO9001:2015 之品牌認證、第三方國際認證機構取得四點連接性能測試合格(4-Connector Channel withANSI/TIA-568-C.2 Verified)、國際第三方實驗室認證，並能依需求提出證書。
本體產品尺寸：長48.3cm、高4.3cm (理線架 長44.3cm、深度11.7cm) -
48Port 機架式跳線面板空架
可固定於19 英吋機櫃，並具1U高度，符合 EIA-RS310規範製作。
本體採用鋼製材質。
可區分機櫃內部安裝之設備及用途，提供更有效的系統管理。
配線架採用模組獨立拆裝式設計，可由1Port~48Port自由選擇裝置數量。
配線架具接地線，後方具有一體成型的托線盤設計以固定線材，其每埠具導線孔可引進線材避免安裝時折角過大，有助於纜線之整理及特性穩定。 ( 除錯設計 )。
可依現場需求選擇模組連接裝置Cat.5e、Cat.6、Cat.6A的UTP 、FTP Module並能滿足日後擴充需求。
模組超越 ANSI/EIA/TIA 568-C.2-1；符合ISO/IEC 11801 規範，連接的模組採單體元件，端口設計採高低方式排列，能有效降低近端串音，符合TIA/EIA 568-C.3、ANSI/EIA/TIA 568-C.2-1；ISO/IEC11801:2002 2nd Edition En50173 2nd規範
全系列產品皆通過ISO9001:2015之品牌認證、第三方國際認證機構取得四點連接性能測試合格(4-Connector Channel withANSI/TIA-568-C.2 Verified)、國際第三方實驗室認證，歐盟6大金屬及SVHC 認證報告，並能提出證書。 支援四點連結通道頻寬(Channel)達250MHz以上。 -
Cat.6 12P 壁掛具活動防塵塞跳線面板
配合建築物電信設備及空間設置使用管理規則，其主要用於對家庭弱電信號（綜合佈線）進行統一管 理分配佈線的作用，包括網路、電話、電視、等弱電佈線，主要避免弱電信號受強電的干擾，線路集 中收容配置，方便維護及美觀，提升家庭生活品質，提供更有效的系統管理。
適用於綜合佈線箱內，並具 1U 高度，符合 EIA-RS310 規範製作。
背面模組採六合一製作，面板本體採用高度 3mm SPCC 冷軋鋼板,防腐蝕處理,再加粉末烤漆，更能提高佈線品質。
插座出口具活動式防塵塞設計，可保護防灰塵進入及防止纜線脫落，並採用磷青銅鍍上(100u inch) 鎳及鍍金 50u inch，可防止插座接觸表面氧化造成接觸不良接觸針的彈性設計，能與 PLUG 接頭 完全密合，施工容易。
尺 寸：長 24.7cm、高 4.45cm、深 6cm(含耳架) -
Cat.5e 24P 機架式跳線面板
機架式跳線面板可固定於 19 英吋機櫃並具1U 高度，符合EIA-RS310 規範製作。
背面模組採六合一製作，面板本體採用高度 3mm SPCC 冷軋鋼板,防腐蝕處理,再加粉末烤漆，更能提高佈線品質。
本體採用 UL-94V0 耐震、抗摔、阻燃性POLYPHELYLENE OXIDE 塑膠材質。符合RoHS 要求。
接線端子採用 IDC110 免工具壓接方式，具EIA/TIA 標準色碼可供區別，符合EIA/TIA T568A 及T568B，端子可承接0.65mm(22AWG) ~ 0.4mm(26AWG) 單股和多股非遮蔽線纜，並具保護蓋，可保護端子防灰塵進入及防止纜線脫落，施工容易。
插座出口採用磷青銅鍍上(100u inch) 鎳及鍍金50u inch，可防止插座接觸表面氧化造成接觸不良接觸針的彈性設計，能與PLUG 接頭完全密合。插拔壽命最少1000次，I.D.C 部分最少250 次。
傳輸速率可支援 16Mbps Token Ring，10Base-T，100Base-T，155Mbps ATM 等網路傳輸標準並能支援1.2/2.4Gbps ATM Gigabit Ethernet 及TP-PMD/CDDI 的傳輸速率。 -
Cat.6 24P機架式跳線面板
可固定於 19 英吋機櫃並具 1U 高度，符合 EIA-RS310 規範製作。
面板正面提供卡榫式按壓彈片，一按即彈透明壓克力標示窗，有效標示高度達 9mm 以上，使標示文字更為清楚，標示程序安裝及維護更為簡便容易。
模組採六合一製作，面板本體採用高強度 3mm SPCC 冷軋鋼板防腐蝕處理,再加粉末烤漆，更能提高佈線品質，符合 RoHS。整體架構無螺絲，電路板不外露。
插座本體採 耐震、抗摔、阻燃性 Polycarbonate 塑膠材質，端口採用鍍金 50u inchr 及鍍上(100u inch) 鎳銅導體，可防止插座接觸表面氧化造成接觸不良接觸針的彈性設計，能與 PLUG 接頭完全密合，符合 FCC part 68 標準。
本體額定電流 1.5 安培，提供最大耐電壓 150V，絕緣電阻＞500MΩ(500VDC)，接觸電阻 20mΩ(最大)，絕緣強度電壓 1500V，60Hz/MIN，絕緣耐壓 1000VAC，絕緣阻抗100Megohms。
配線架後方採用一體成型的整線架設計以固定線材，其每埠具導線孔可引進線材避免安裝時折角過大，有助於纜線之整理及特性穩定。(除錯設計 )。
接線端子採用 IDC110 免工具壓接方式，具 EIA/TIA 標準色碼可供區別，符合 EIA/TIA T568A 及 T568B，端子可承接 0.65mm(22AWG)~0.4mm(26AWG) 單股和多股非遮蔽線纜，並具保護蓋，可保護端子防灰塵進入及防止纜線脫落，施工容易。
插座插拔壽命最少 1000 次，I.D.C 部分最少 250 次。
傳輸速率可支援 16Mbps Token Ring，10Base-T，100Base-T，155Mbps ATM 等網路傳輸標準並能支援 1.2/2.4Gbps ATM Gigabit Ethernet 及 TP-PMD/CDDI 的傳輸速率。
工作額定溫度：-40℃至+75℃ -

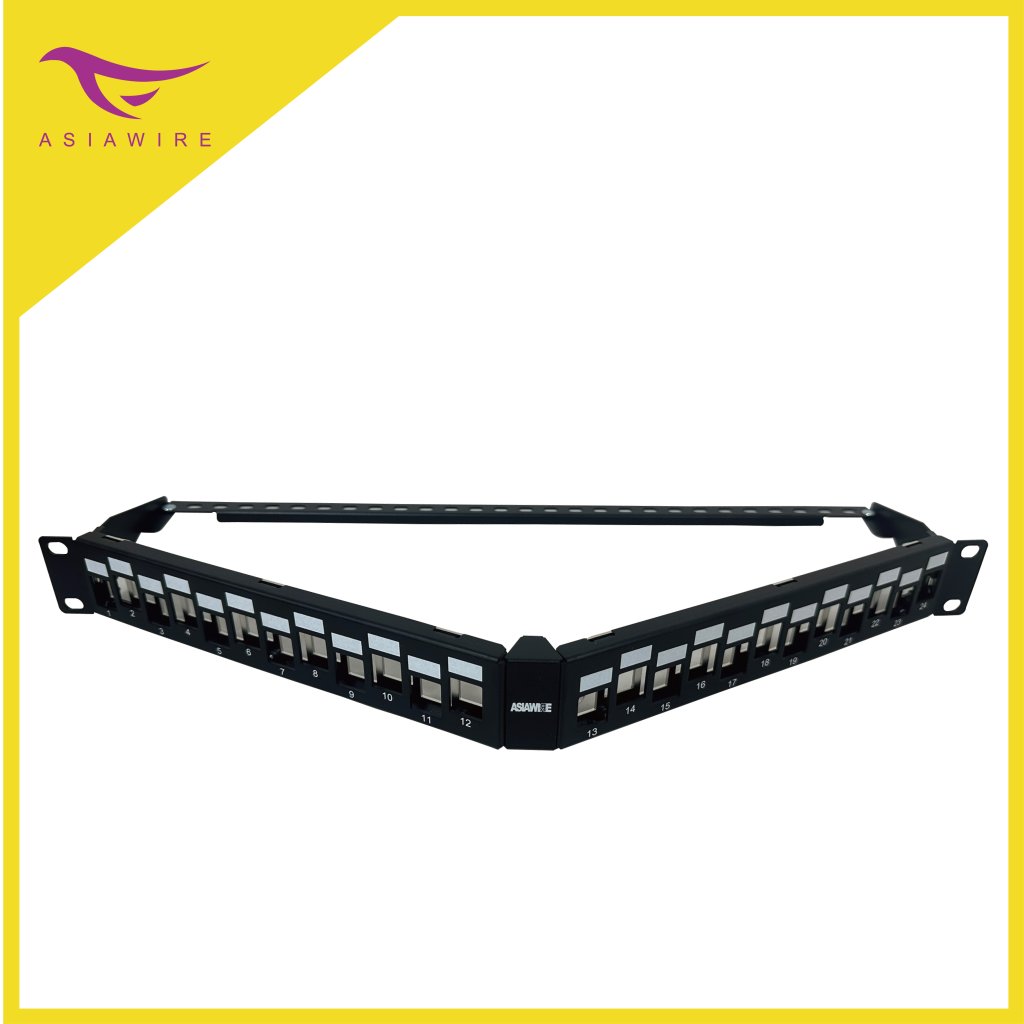

24 Port Angled Patch Panel
型式為Angled Patch Panel，兩端斜角水平佈線為斜45度曲型設計。
可固定於19 英吋機櫃，並具1U高度，符合 EIA-RS310規範製作。
採用模組式安裝，1U 容量可由1~24Port 任意變換UTP、FTP、STP 連接頭。
配線架前方每一插入口可安裝內建防塵蓋之Cat.6 資訊插座。
面板正面具有標示窗，有效標示高度達9mm 以上，使標示文字更為清楚，標示程序安裝及維護更為簡便容易。
配線架後方需有一體成型的托線盤設計以固定線材，其每埠具導線孔可引進線材避免安裝時折角過大，有助於纜線之整理及特性穩定。 ( 除錯設計 )。
建議搭配統一廠牌之產品，提高產品之匹配性能及效能。
可依需求選購Cat.5e、Cat.6、Cat.6A及電話插座，本體採用UL-94V0POLYPHELYLENE OXIDE塑膠材質，符合RoHS要求。
單體連接性能標準要求符合：ANSI/TIA Standard 568-C.2、ANSI/TIA Standard568-B.2、CENELEC EN 50173-1、TIA/EIA-568-C.3，FCC part 68、IEC 60603-7、ISO/IEC11801:2002 2nd edition、ETL、UL Verified。 -
ASIAWIRE 1U-12孔水平理線槽
可固定於 19 吋標準儀器櫃或開放式機架，依現場需求選購象牙白或黑色。
採用擠型鋁合金材質結構，表面經粉體烤漆塗裝，防鏽處理。
結構符合ANSI/EIARS-310-C/D 標準。
結構由底槽及槽蓋兩部分組成，槽蓋經旋開式蓋板設計，無銳角設計，能提供使用者快速裝卸，以利節省時間。
對水平走向的纜線進行良好管理，佈線快速、整齊、美觀。
適用於集線器 (HUB)或跳線面板整理線路使用。
通道打開易於安裝，提供電纜線路整齊放置、通過的空間。
深度7公分，提供12孔或24孔進出線口，後方提供3孔進出線口設計，減少設備周圍的擁擠狀態。 -
ASIAWIRE 1U-24孔水平理線槽
可固定於 19 吋標準儀器櫃或開放式機架，依現場需求選購象牙白或黑色。
採用擠型鋁合金材質結構，表面經粉體烤漆塗裝，防鏽處理。
結構符合ANSI/EIARS-310-C/D 標準。
結構由底槽及槽蓋兩部分組成，槽蓋經旋開式蓋板設計，無銳角設計，能提供使用者快速裝卸，以利節省時間。
對水平走向的纜線進行良好管理，佈線快速、整齊、美觀。
適用於集線器 (HUB)或跳線面板整理線路使用。
通道打開易於安裝，提供電纜線路整齊放置、通過的空間。
深度7公分，提供12孔或24孔進出線口，後方提供3孔進出線口設計，減少設備周圍的擁擠狀態。 -
ASIAWIRE 19吋1U-11孔可掀式理線架 10cm 黑
可固定於 19 吋標準儀器櫃或開放式機架。
支架採用 Iron 材質結構，表面經粉體烤漆塗裝，防鏽處理。
具 1U 高度，深度 10 公分的 ABS 材質製成，並提供 11 孔進出線口，後方提供４孔進出線口設計，減少設備周圍的擁擠狀態。
線槽內部提供倒鉤式理線環以防止線材整理完畢脫落，以方便施工。
槽蓋為鋁製並提供上下旋開式皆可開啟之蓋板設計，便於機架內外理線，整體結構無銳角，接合面平滑，不割手、不擦損線材，並能提供使用者快速裝卸，以利節省時間。
對水平走向的纜線或垂直走向進行良好管理，佈線快速、整齊、美觀。 -
ASIAWIRE 機架型2U-24 孔水平理線槽
可固定於 19 吋標準儀器櫃或開放式機架，依現場需求選購象牙白或黑色。
採用擠型鋁合金材質結構，表面經粉體烤漆塗裝，防鏽處理。
結構符合ANSI/EIARS-310-C/D 標準。
結購由底槽及槽蓋兩部分組成，槽蓋經旋開式蓋板設計，無銳角設計，能提供使用者快速裝卸，以利節省時間。
對水平走向的纜線進行良好管理，佈線快速、整齊、美觀。
適用於集線器 (HUB)或跳線面板整理線路使用。
通道打開易於安裝，提供電纜線路整齊放置、通過的空間。
具 2U 高度，深度達7 公分並且提供24 孔進出線口，後方提供3 孔進出線口設計，減少設備周圍的擁擠狀態。 -
光纖網路二合一整合配線架(專案品)
適用於高密度19”標準儀器架，採用1U高度，不佔空間。
主體採用高優質冷軋鋼板【材質：SPCC】製作，表面採用熱硬化靜電粉體烤漆塗裝，可防止生鏽氧化及刮傷和脫漆，以延長壽命。
夾扣式鎖扣，易於安裝固定左右各一組12孔面板共 24埠的容量接續，孔位尺吋為19.8*15mm，接續容量可依需求安裝SC、LC、MTRJ、BNC、FC Type及RJ45、RJ11模組介面，(搭配LC介面之耦合器，最多可收容48埠)，利於安裝設計及規劃。
