資訊插座 / 延長接頭

接觸針彈性設計，鍍上50μ英吋純金，能防止氧化，以確保最高品質及穩定的導通特性。

全系列品牌元件皆通過UL NO.E352776 認證。

所有產品皆能由認證官方網站查詢產品認證書，且認證型號皆與認證書相符。

建議全系列為同一品牌，以確保產品穩定性。

標準型 Keystone 資訊插座，適用於各式的資訊盒、嵌入式面板、及跳接線，高密度的排列設計，能在同一空間內，排列更多插座；本體採用POLYPHELYLENE OXIDE 符合UL94V-O 耐燃。

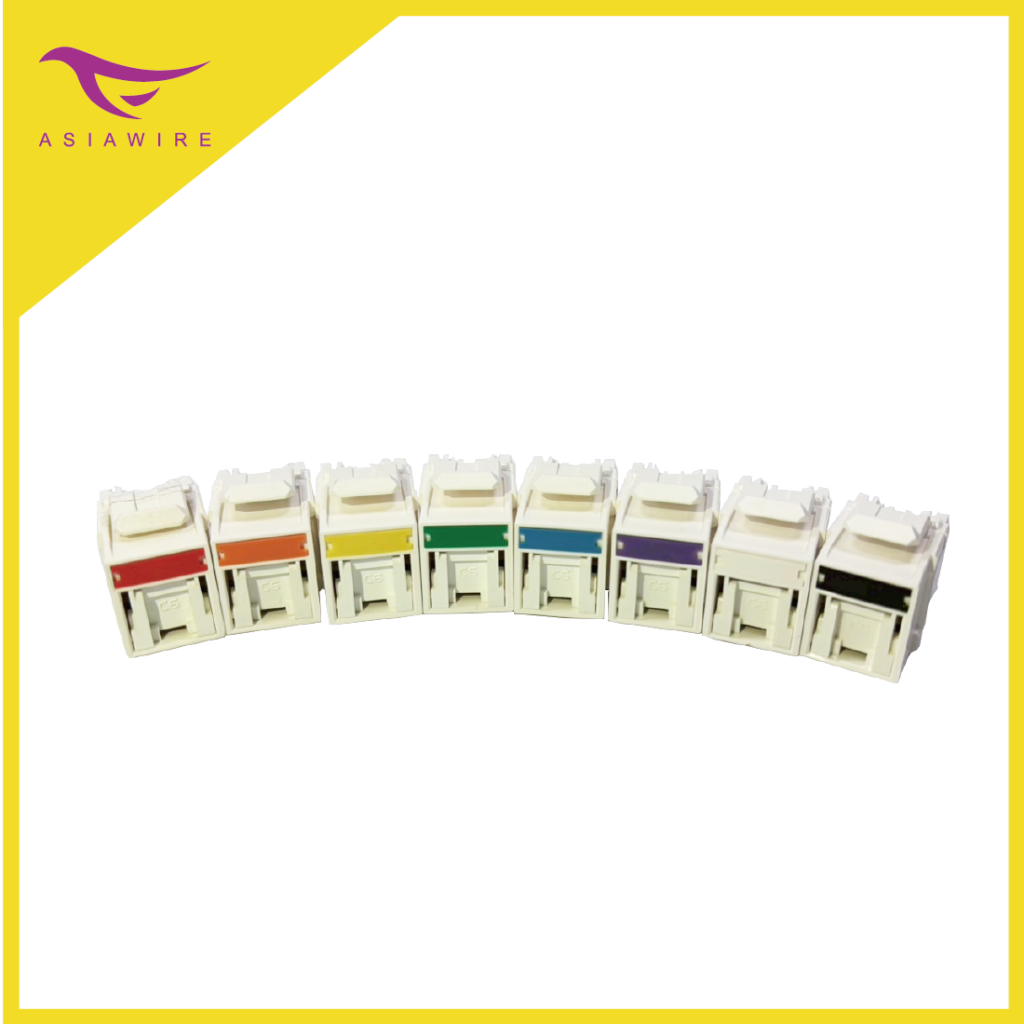

提供 8 種(含)以上不同顏色，具 EIA/TIA606標準色碼，符合 EIA/TIA T568A 及 T568B 兩種打線方式。

打線端子具防塵保護蓋，可保護端子及防止纜線脫落及防止灰塵所造成的不良問題產生。

連接模組採單體元件，端口設計以 V 型觸點技術，可伸縮不易損壞，並採用高低交錯方式排列，能有降低近端串音。

先進 IDC 打線作業完成之後，每對線之對絞距離，均保持在 1/2＂(12.7mm)之內,適用於 22AWG~26AWG，符合 Category 6 安裝規範，傳輸頻寬達 250MHz 以上，並採用一次性 8 芯壓接及裁剪餘線之工具，提供多種壓接方式，可大量節省工時。

插座本體採用 POLYPHELYLENE OXIDE，插座金屬材質採用鎳合金(100u inch)鍍金 50u inch，可防止氧化，膠質部分採用PVC製作，符合UL。

搭配資訊彈跳面板具防塵蓋，可防止灰塵侵入影響特性。

測試條件：JACK 插拔 1000 次，打線 250 次，不影響其特性，接觸壓力 30Ibs。

全系列產品皆通過 ISO9001:2015 之品牌認證、第三方國際認證機構取得四點連接性能測試合格(4-Connector Channel withANSI/TIA-568-C.2 Verified)、國際第三方實驗室認證，並能提出證書。

Cat.6 單體連接性能標準符合：FCC part 68、TIA/EIA 568-B.2-1、ANSI/TIA568-C2、ANSI/TIA/EIA Standard 568-C.3、ISO/IEC 11801:2002 Ed2.0IEC61156-5、IEC 60512-27、IEC60352 、EN50288-6-1、CENELEC EN50173-1 2nd Edition、UL Safety、ETL

可支援 IEEE 802.3af、EEE 802.3at、IEEE 802.3 ab 等 POE +供電傳輸應用ISDN．VOICE．10Mbps ．Fast Ethernet．TP-PMD．100Mbps．Token Ring． CDDI．ATM OC-3 155Mbps．622Mbps及Gigabit Ethernet 1.2Gbps 2.4Gbps ATM。

符合國際第三方實驗室 Cat.6 單體元件 100Ω 250MHz 及 PoE﹢供電測試。提供 8 種不同標示顏色，以利顏色管理。

打線端子具 EIA 色碼，符合 EIA/TIA T568A 及 T568B 兩種打線方式。RJ-45 Plug 插入時防塵蓋將順勢倒下並成為 Plug 滑行之導線槽，拔出時則自動彈起關閉，可防止灰塵進入。( 防塵蓋為非彈簧內推式結構，不易造成故障及卡門之設計) 。

不需打線工具，先進 IDC 設計，適用 22AWG~26AWG 符合 Category 6 安裝規範，

插座本體採用 POLYPHELYLENE OXIDE，插座金屬材質採用鎳合金(100u inch)鍍金 50u inch，可防止氧化。

測試條件：JACK 插拔 1000 次，打線 250 次，不影響其特性，接觸壓力 30Ibs。

Cat.6 單體連接性能標準要求符合：ANSI/TIA 568-C.2 TIA/EIA 568-B.2-1 Cat.6、ISO/IEC 11801 2nd Edition ClassE IEC61156-5、IEC60603-7-2、EN50288-6-1、EN50173-1 2nd Edition

可支援於 ISDN．VOICE．10Mbps ．Fast Ethernet．TP-PMD．100Mbps．TokenRing．CDDI． ATM OC-3 155Mbps．622Mbps 及 Gigabit Ethernet 1.2Gbps 2.4Gbps ATM 之應用。

具EIA/TIA606標準色碼，符合EIA/TIA T568A及T568B兩種打線方式。

打線端子具防塵保護蓋，可保護端子及防止纜線脫落及防止灰塵所造成的不良問題產生。

先進IDC 設計，適用於22AWG~26AWG，符合Category 6 的安裝規範，傳輸頻寬達250MHz 以上。

插座本體採用 POLYPHELYLENE OXIDE，插座金屬材質採用鎳合金(100u inch)鍍金 50u inch，可防止氧化。

測試條件：JACK插拔1000次，打線250次，不影響其特性，接觸壓力30Ibs。

Cat.6單體連接性能標準要求符合：ANSI/TIA 568-C.2 TIA/EIA 568-B.2-1 Cat.6、ISO/IEC 11801 2nd Edition ClassE IEC61156-5、EN50288-6-1、EN50173-1 2nd Edition

可支援於 ISDN．VOICE．10Mbps ．Fast Ethernet．TP-PMD．100Mbps．Token Ring．CDDI．ATM OC-3 155Mbps．622Mbps 及Gigabit Ethernet 1.2Gbps 2.4Gbps ATM 應用。

適合資料、影像、聲音等傳緰，傳輸頻寬達 500MHz 以上，接線方式具有色碼 T568A/T568B導線槽，以導引穿線。

拔插次數達 1000 次，端子打線可達 250 次並具防塵保護蓋，可保護端子及防止纜線脫落及防止灰塵所造成的不良問題產生。

資訊插座採無電路板或 IDC 端子無焊接點式(press-in)設計可有效防止電容效應抑制串音產生。導體固定方式為塑膠壓板、電纜固定方式為塑膠束帶以固定電纜線保持良好之傳輸穩定性。

先進的 IDC 設計打線作業完成之後，每對線之對絞距離，可容納 22AWG~26AWG。 PC 電路板接續穩定性高，並有標準色碼可供區別，顏色管理需求符合 EIA/TIA606。

插座本體採用 Polycarbonate 插座金屬材質採用鎳合金(100u inch)鍍金 50u inch，可防止氧化，膠質部份採 UL94V-O 耐燃 PVC 材料製作。

可依用途需求選購至少六種顏色資訊插座，符合 TIA- 606 顏色管理標準。

測試條件：JACK 插拔 1000 次，打線 250 次，符合 FCC 規範製作。

符合 ISO/IEC 11801 2nd Amendment Class E、IEC 60603-7-4、60512-26-100、EN50173、ANSI/EIA/TIA 568-B.2-10．ANSI/TIA 568-C.2 、TSB-40A SP-2840 Category-6A。

可支援於 ISDN．VOICE．10Mbps ．Fast Ethernet．TP-PMD．100Mbps．Token Ring．CDDI．ATM OC-3 155Mbps．622Mbps 及 Gigabit Ethernet 1.2Gbps 2.4Gbps ATM 之應用。

全系列產品皆通過 ISO9001:2015 之品牌認證，國際第三方實驗室認證，並能提出證書。

符合 IEEE802.3an 10G BASE-T STANDARD, AND TIA/EAI 568-C.2 性能要求。

實際支援可達頻寬 10G Base-T Gigabit Ethernet 500MHz(含)以上。

特性符合 ISO/IEC 11801、 IEC801-2、IEC801-3、IEC801-4 與 EN50167 及 EN50173 標準。

具國際第三方實驗室認證書(DELTA EC) Cat6A STP Keystone Jack，全新鑄鐵外殼全包覆遮蔽能有效阻隔串音干擾，使安裝更有效率

全面性產品測試回波損耗、衰減、近端串音、遠端串音，在嚴格環境下進行測試並通過標準(並保證達 5dB 以上)。

Cat.6A 鏈路傳輸效能，使用 4 連接點星狀網路佈線最長可達 100 公尺。

全線自動化端子組立技術製程，保證無鉛，無焊錫。

支援,10G Base-T Gigabit Ethernet, 2.4/1.2Gb/s ATM, ,622Mbps ATM digital video, broadband &baseband analog video，TP-PMD、Token Ring、ISDN 等網路應用。

特殊 PCB 電路與獨特的端子陣列設計能有效抑制雙絞線對間的電磁耦合干擾。

自動防塵蓋設計，RJ45 插入無須手動掀蓋，直接插入可滑行至定位點卡合 RJ45 拔出後防塵蓋 自動彈回關閉。

可以用來續接兩條Cat.6 RJ-45無遮蔽式網路線。

內部為PCB線路板設計，效能穩定，不會影響轉接效能。

提供568A/568B腳位，適用於22-24AWG的實心銅線。

符合通道測試ISO/IEC 11801 CAT.6 CLASS E標準。

打線可達250次且不影響其特性，接觸壓力301bs。

可以用來續接兩條 Cat.6 RJ-45 無遮蔽式網路線。

內部為 PCB 線路板設計，效能穩定，不會影響轉接效能。

符合通道測試 ISO/IEC 11801 CAT.6 CLASS E

插座本體採用 Polycarbonate，插座金屬材質採用鎳合金(100u inch)鍍金 50uinch，可防止氧化，膠質部份採 UL94V-O 耐燃 PVC 材料製作。

可以用來續接兩條 Cat.6 RJ-45 無遮蔽式網路線。

內部為 PCB 線路板設計，效能穩定，不會影響轉接效能。

增加卡接式彈片設計，可以直接卡於空面板與配線架。

符合通道測試 ISO/IEC 11801 CAT.6 CLASS E

插座本體採用 Polycarbonate，插座金屬材質採用鎳合金(100u inch)鍍金 50uinch，可防止氧化，膠質部份採 UL94V-O 耐燃 PVC 材料製作。

可以用來續接兩條 Cat.6 RJ-45 遮蔽式網路線。

內部為 PCB 線路板設計，效能穩定，不會影響轉接效能。

增加卡接式彈片設計，可以直接卡於空面板與配線架。

符合通道測試 ISO/IEC 11801 CAT.6 CLASS E
